Guia de cálculo da capacidade do transformador: como escolher o kVA certo?

(Com exemplos de cálculo industrial e residencial)

Na produção industrial, operações comerciais e até projetos residenciais de grande escala, os transformadores são o "coração" do sistema de fornecimento de energia. Eles convertem eletricidade de alta tensão em energia de baixa tensão utilizável para equipamentos, iluminação e outros dispositivos elétricos. No entanto, escolher um transformador com a capacidade errada (medida em kVA) pode levar a uma série de problemas: um menor de tamanho pode causar frequentes tropeços de sobrecarga, danificar equipamentos caros, ou até mesmo desencadear incêndios elétricos; um superdimensionado desperdiçará energia (devido à baixa taxa de carga e alta perda sem carga) E aumentar a compra inicial e os custos de operação a longo prazo.

Então, como selecionar com precisão a capacidade correta do transformador? Este guia irá detalhar as etapas principais, fatores-chave e dicas práticas para ajudá-lo a tomar uma decisão informada, se você está construindo uma nova fábrica, atualizando um centro comercial, ou planejando uma comunidade residencial.

O que é a capacidade do transformador (kVA)?

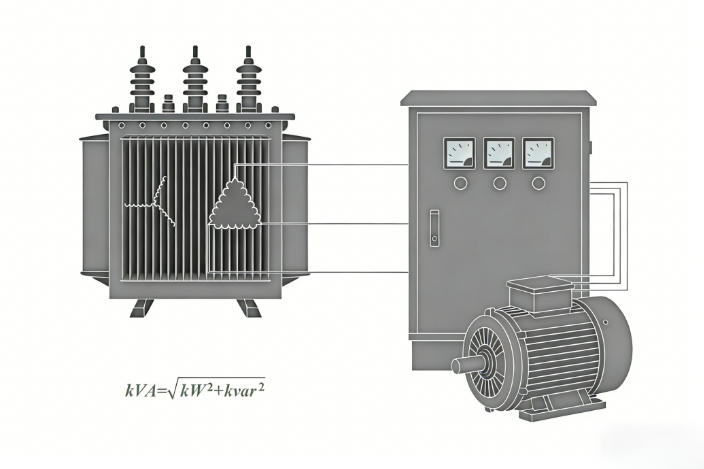

Antes de mergulhar na seleção, vamos esclarecer o básico. A capacidade do transformador (kVA, kilovolt - ampere) representa a potência máxima que ele pode fornecer com segurança à carga, não a energia real consumida. Ao contrário dos watts (W), que medem a potência real usada pelos dispositivos, o kVA é "potência aparente"-combina potência real (kW) e potência reativa (kVAR, usado por dispositivos indutivos como motores ou próprios transformadores).

A relação entre kVA, kW e fator de potência (PF, uma medida de quão eficientemente a energia é usada) é:

KVA = kW ÷ PF

Esta fórmula é a pedra angular da seleção de capacidade. Por exemplo, se a sua carga elétrica total requer 80 kW de potência real e o fator de potência médio do seu equipamento é 0,8 (um valor comum para máquinas industriais), a potência aparente necessária é 80 ÷ 0,8 = 100 kVA.

Núcleo 1: Calcule sua carga elétrica total (kW)

O primeiro e mais crítico passo é listar todos os dispositivos elétricos que serão alimentados pelo transformador e calcular sua potência real total (kW). Isso requer atenção a dois cenários: carga contínua (dispositivos funcionando 24 horas por dia, 7 dias por semana, como bombas ou servidores) e carga intermitente (dispositivos usados periodicamente, como máquinas de soldagem ou condicionadores de ar).

Como calcular:

Liste cada dispositivo, sua potência nominal (kW, geralmente encontrada na placa de identificação) e seu tempo de operação (e.g., 8 horas/dia para uma correia transportadora, 2 horas/dia para um aquecedor).

Para cargas contínuas: Adicione sua potência total ao total (por exemplo, uma bomba de água de 15 kW funcionando 24/7 = 15 kW).

Para cargas intermitentes: Use o "fator de demanda" (uma porcentagem que representa a frequência com que a carga é totalmente usada). Por exemplo, uma máquina de solda de 20 kW usada apenas 30% do tempo tem um fator de demanda de 0,3, portanto, contribui com 20 × 0,3 = 6 kW para o total.

Exemplo: Uma pequena fábrica tem:

1 carga contínua: compressor de ar de 20 kW (24/7)

2 cargas intermitentes: torno de 15 kW (usado 50% do tempo) + broca de 10 kW (usado 40% do tempo)

Carga total = 20 + (15 × 0,5) + (10 × 0,4) = 20 + 7,5 + 4 = 31,5 kW

Núcleo Passo 2: Determinar o Fator de Potência (PF)

Como mencionado anteriormente, o fator de potência afeta diretamente o kVA necessário. A maioria dos dispositivos elétricos (especialmente os indutivos como motores, transformadores e lâmpadas fluorescentes) tem um fator de potência abaixo de 1,0. Quanto menor o PF, mais kVA você precisa para entregar o mesmo kW.

Fator de potência comum:

De volta ao exemplo de fábrica: Se o PF médio for 0,8, o kVA necessário é 31,5 kW ÷ 0,8 = 39,375 kVA.

Núcleo Passo 3: Adicionar uma "Margem de Segurança" (Fator de Carga)

Mesmo se você calcular o kVA exato com base nas cargas atuais, você nunca deve escolher um transformador com exatamente essa capacidade. Por quê? Porque:

Expansão futura: você pode adicionar novos equipamentos (por exemplo, uma nova máquina na fábrica, mais pontos de venda em um shopping).

Cargas de pico: alguns dispositivos atraem mais potência ao iniciar (por exemplo, os motores têm uma "corrente de partida" 3-5 vezes sua corrente nominal, embora tenha vida curta).

Manutenção: Uma pequena margem evita sobrecargas frequentes durante as operações de rotina.

O fator de carga (margem de segurança) é geralmente 10% - 20% do kVA calculado. Para indústrias com alto potencial de expansão (e.g., startups, fábricas em crescimento), uma margem de 20% é recomendada; para cargas estáveis (e.g., um escritório maduro), 10% é suficiente.

Cálculo final para a fábrica:

Calculado kVA = 39,375; 20% margem = 39,375 × 0,2 = 7,875

Total necessário kVA = 39,375 + 7,875 = 47,25 kVA

Uma vez que os transformadores são vendidos em classificações kVA padrão (e.g., 30, 40, 50, 63, 100 kVA), a fábrica deve escolher um transformador de 50 kVA (o menor tamanho padrão que excede os 47,25 kVA necessários).

Impacto dos Cenários de Aplicação

Nos projetos realizados pela Huawan, transformadores de distribuição com capacidades de 160/250/400kVASão comumente usados em Camarões, enquanto as unidades de 600kVA e 630kVA são frequentemente selecionadas na Zâmbia. Isso ocorre porque Camarões está avançando em seu plano de restauração de energia para expandir a cobertura da rede elétrica, com o consumo de eletricidade residencial e comercial pequeno como foco principal. A carga é dispersa e relativamente estável, então transformadores de 160-400kVA são suficientes para atender às necessidades de eletricidade no nível da aldeia. Em contraste, a política nacional de energia da Zâmbia enfatiza a melhoria da confiabilidade do fornecimento de energia e dando prioridade ao atendimento às demandas industriais, resultando em cargas elétricas concentradas e altamente flutuantes. Portanto, os transformadores 600kVA e 630kVA são escolhidos para satisfazer os requisitos de eletricidade industrial.

Pode-se verificar que diferentes aplicações têm características de carga únicas, apresentando assim as seguintes sugestões personalizadas:

Industrial & Fabricação

Priorize motores de alta potência: Se você tiver motores grandes (e.g., 50 kW), contabilize sua corrente de partida adicionando 10% - 15% extras ao kVA calculado (já que a partida pode causar sobrecarga temporária).

Exemplo: Uma fábrica com um motor de 40 kW (PF 0,8) e 20 kW outras cargas (PF 0,9). Calculado kVA = (40 ÷ 0,8) (20 ÷ 0,9) ± 50 22,2 = 72,2. Adicione 10% para a partida do motor: 79,4. Escolha um transformador de 80 kVA.

Edifícios comerciais (escritórios, shoppings)

Concentre-se em iluminação e HVAC: a iluminação LED tem um alto PF (0,95), mas os sistemas HVAC (condicionadores de ar, aquecedores) têm PF mais baixo (0, 8-0, 85). Use um PF médio de 0, 85-0, 9.

Exemplo: Um escritório de 1.000 graus com iluminação de 5 kW (LED, PF 0,95) e HVAC de 15 kW (PF 0,85). Calculado kVA = (5 ÷ 0,95) (15 ÷ 0,85) ± 5,26 17,65 = 22,91. Adicionar 10% de margem: 25,2. Escolha um transformador de 30 kVA.

Comunidades Residenciais

Baixa densidade de carga, alta PF: A maioria dos eletrodomésticos (geladeiras, TVs, máquinas de lavar) tem PF de 0, 9-0, 95. Use um PF médio de 0, 92-0, 95.

Exemplo: Um complexo de apartamentos de 20 unidades, cada unidade com carga de 5 kW (média). Carga total = 20 × 5 = 100 kW. Calculado kVA = 100 ÷ 0,95-105,26. Adicionar margem de 15% (para uso de pico, por exemplo, cozimento noturno): 121,05. Escolha um transformador de 125 kVA.

Perguntas Frequentes

Q: Qual é a diferença entre a capacidade do transformador (kVA) e o consumo de energia real (kW)? Como convertê-los durante a seleção?

R: A diferença central é que "kVA se refere à potência aparente (incluindo potência reativa de potência ativa), enquanto kW se refere ao consumo real de energia." Eles são convertidos por meio do fator de potência (PF) usando a fórmula: kVA = kW ÷ PF (fórmula central para seleção).

Q: Quais são as etapas do núcleo para selecionar a capacidade do transformador? Como escolher as especificações padrão após o cálculo?

R: Execute o cálculo preciso em 3 etapas e, em seguida, combine as especificações padrão:

1. Calcular a carga total: Soma cargas contínuas na íntegra;

2. Converter cargas intermitentes usando "fator de demanda" (por exemplo, uma máquina de solda de 20kW com frequência de uso de 30% contribui com 20 × 0,3 = 6kW);

3. Determinar o fator de potência: 0, 75-0, 85 para cenários industriais, 0, 85-0, 9 para comercial e 0, 9-0, 95 para residencial;

4. Adicionar margem de segurança: 10% para cenários de carga estável, 20% para cenários orientados para o crescimento com alto potencial de expansão. Após o cálculo, selecione "a menor especificação padrão maior que o valor calculado".

P: Quais são os diferentes pontos de foco para a seleção da capacidade do transformador em cenários industriais, comerciais e residenciais?

A: Selecione com base nas características de carga:

1. Industrial/Fabricação (Fábricas, Oficinas): Priorizar a corrente de partida do motor de alta potência (capacidade adicional de 10% a 15% necessária). As cargas são concentradas e flutuantes; escolha especificações com grandes margens (por exemplo, selecione 80kVA para 79,4kVA calculado);

2. Edifícios Comerciais (Prédios de Escritórios, Shoppings): As cargas principais são HVAC (PF 0, 8-0, 85) e iluminação LED (PF 0,95 +). Calcular com PF médio 0, 85-0, 9; recomendar 30kVA para escritórios de 1.000.

3. Comunidades Residenciais (Apartamentos, Distritos Residenciais): Os eletrodomésticos têm PF 0, 9-0, 95, com cargas espalhadas e concentração máxima (por exemplo, cozinha noturna). Adicione 15% de margem; recomendo 125kVA para 20 apartamentos.

Q: Por que não podemos selecionar um transformador com capacidade de correspondência exata para o valor calculado? Quanta margem de segurança (fator de carga) deve ser reservada?

R: A correspondência exata leva a 3 riscos principais:

1. Incapacidade de lidar com a corrente de partida de pico do equipamento (a corrente de partida do motor é 3-5 vezes o valor nominal);

2. Nenhum espaço de expansão para novos equipamentos futuros;

3. Fácil sobrecarga tropeçar durante a operação normal.

Recomendações de margem de segurança:

1. Cenários de carga estável (edifícios de escritórios maduros, bairros residenciais antigos): Adicionar 10%;

2. Cenários orientados para o crescimento (fábricas iniciantes, novas comunidades residenciais): Adicionar 20%;

3. Cenários industriais de sobrecarga de alta frequência (parques industriais, fabricação pesada): Adicione 20%-30%.

Q: Como selecionar com precisão a capacidade para cargas complexas ou incertas?

R: A autoestimativa não é recomendada para cenários complexos; consulte engenheiros elétricos. Eles podem conduzir uma análise de carga detalhada, medição no local do fator de potência real e recomendar o valor kVA ideal. No longo prazo, isso evita perdas elevadas causadas por decisões erradas.

Escolher a capacidade certa do transformador não se trata apenas de comprar um dispositivo; trata-se de garantir uma fonte de alimentação estável, eficiente e segura para suas operações.
