Perdas ocultas de transformadores de distribuição: um potencial “buraco negro para custos de eletricidade”

Nos custos operacionais totais de fábricas, parques industriais e projetos de infraestrutura, os custos de eletricidade são geralmente o terceiro maior gasto, perdendo apenas para matérias-primas e recursos humanos. Embora estamos totalmente comprometidos em otimizar as linhas de produção e intensificar a conservação de energia na gestão, ignoramos uma fonte de custos oculta que corrói continuamente os lucros-Transformadores de distribuição? Eles não são apenas o núcleo da fonte de alimentação, mas também um potencial ponto cego no controle de custos. Otimizar sua eficiência energética significa obter lucros tangíveis.

Dreno de lucro invisível: entendendo como as perdas do transformador impactam os benefícios corporativos

As perdas com transformadores são muito mais do que um simples "consumo de energia em espera"; eles representam um problema sistemático de eficiência energética que afeta diretamente o desempenho financeiro de uma empresa.

1. Não-perda de carga (perda de ferro)

Perda sem carga refere-se ao consumo de energia fixa que ocorre quando um transformador é conectado a uma fonte de energia-mesmo que seu lado secundário não carregue carga-para manter o campo magnético interno (excitação)... Esta perda consiste principalmente em perda de histerese e perda de corrente parasita:

• Perda de histerese: surge da dissipação de energia causada pelo atrito entre os domínios magnéticos dentro do núcleo de ferro quando é repetidamente magnetizado e desmagnetizado em um campo magnético alternado.

• Perda de corrente de redemoinho: ocorre quando um campo magnético alternado induz correntes circulares (correntes parasitas) dentro do núcleo de ferro, levando à perda de energia térmica.

Uma característica fundamental da perda sem carga é que ela é uma perda constante e inerente. Ele persiste enquanto o transformador estiver conectado à rede elétrica, e sua magnitude é determinada pelo material do núcleo e pelo processo de fabricação, uma vez que o transformador é projetado e produzido. Para um transformador antigo ou ineficiente, os custos de eletricidade resultantes da perda sem carga são puros, despesas operacionais fixas de longo prazo-semelhantes aos custos "metabólicos basais" de uma empresa-e devem ser a principal prioridade nas renovações de economia de energia.

2. perda de carga (perda de cobre)

A perda de carga é uma perda variável que ocorre quando um transformador opera sob carga: a corrente flui pelos enrolamentos de alta e baixa tensão, gerando calor devido à resistência inerente dos condutores. Também inclui perdas perdidas causadas por campos magnéticos de vazamento em componentes estruturais.

Sua característica central é que é proporcional ao quadrado da corrente de carga (P ∝ I²). Isso significa que se a corrente de carga dobrar, a perda quadruplicará. Além disso, a resistência do condutor aumenta com a temperatura-sob a mesma carga, temperaturas operacionais mais altas do transformador levarão a uma maior perda de carga. Portanto, a perda de carga é um custo derivado direto das atividades de produção de uma empresa: quanto mais ocupada a produção, maiores os custos de eletricidade com essa perda.

A eficiência operacional de um transformador está intimamente relacionada ao seu fator de carga. Operá-lo por um longo tempo em um estado de "equipamento de grandes dimensões para baixa carga" (fator de carga excessivamente baixo) ou carga alta quase limitada levará sua eficiência operacional abrangente longe do ponto de operação econômica ideal, resultando em desperdício de energia significativo.

(Nota: Sob o mesmo tamanho e design, os transformadores de núcleo de alumínio geram perdas maiores do que os transformadores de núcleo de cobre. Um artigo separado nosso explica a comparação entre os dois.)

3. Custos ocultos

As altas perdas são geralmente acompanhadas por geração excessiva de calor, o que acelera o envelhecimento dos materiais de isolamento e aumenta o risco de tempo de inatividade. As perdas causadas pelo tempo de inatividade são muito maiores do que o próprio desperdício de energia. Ao mesmo tempo, o calor excessivo também aumenta o consumo adicional de energia do sistema de refrigeração e leva a necessidades de manutenção mais frequentes.

Exemplo

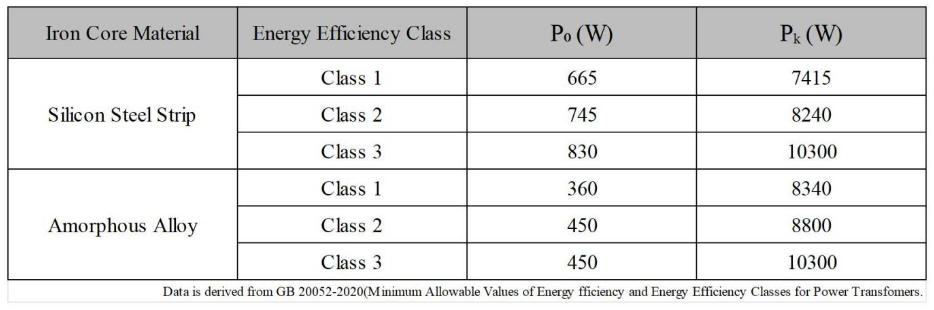

Pegue um transformador trifásico imerso em óleo de 1000kVA com uma tensão nominal de 10kV como exemplo (material do núcleo: folhas de aço silício):

Fórmula de perda total: P = P₀ + Pₖ × β²

(Onde β é o fator de carga, tomando um valor médio da indústria de 60%, ou seja, β = 0,6)

• Eficiência energética da classe 2: PADG = 745 + 8240 × 0,6 ² = 3711,4 W

• Eficiência energética classe 3: P₃ = 830 + 10300 × 0,6 ² = 4538 W

Para operação anual contínua (8760 horas), a economia anual de energia do produto de eficiência energética Classe 2 em comparação com a Classe 3 é:

ΔWₙᵧₑtermo (Economia Anual de Energia) = (P₃-Precupera) × 8760 = 7241 kWh

Duas medidas estratégicas para melhorar a eficiência energética

Estratégia 1:

Invista em transformadores de alta eficiência energética para ROI de longo prazo

Selecione proativamente transformadores de alta eficiência energética que excedam os padrões mínimos obrigatórios. No documento de regra final para "Padrões de Conservação de Energia para Transformadores de Distribuição" (RIN 1904-AE12), o Departamento de Energia dos EUA (DOE) conduziu uma análise de custo do ciclo de vida de transformadores de distribuição, mostrando que a vida útil média de tais equipamentos é de aproximadamente 32 anos.

O estudo descobriu que, embora os transformadores de alta eficiência tenham custos de compra mais altos, seus custos totais de ciclo de vida são mais baixos. Para a maioria dos equipamentos comerciais e industriais típicos, a recuperação de custos pode ser alcançada em apenas alguns anos. Assim, investir em transformadores de alta eficiência energética não é apenas uma medida de controle direto de custos, mas também aprimora as capacidades de gerenciamento de energia de uma empresa, apoiando fortemente seus objetivos de desenvolvimento sustentável e manufatura verde.

Estratégia 2:

Otimizar o dimensionamento do transformador e gerenciamento de carga

A chave é resolver a incompatibilidade de longo prazo entre a capacidade do transformador e a carga real. Realizar análise de carga profissional para compreender com precisão os padrões de consumo de energia:

• Se o fator de carga médio permanecer baixo por um longo tempo, substitua o transformador por uma unidade de maior capacidade de correspondência.

• Para instalações com grandes flutuações de carga, configure um esquema de fonte de alimentação combinada de múltiplos transformadores para garantir que o transformador sempre opere na faixa de alta eficiência.

Enquanto isso, se as condições permitirem, implemente um sistema de monitoramento online para rastrear os principais parâmetros (como carga e temperatura) em tempo real e coordene com um sistema de resfriamento inteligente para manter o ambiente operacional ideal. Essa abordagem baseada em dados pode atualizar as estratégias de manutenção de reparo passivo para manutenção preditiva, reduzindo assim as perdas e melhorando significativamente a confiabilidade da fonte de alimentação e a vida útil dos ativos.

Perguntas Frequentes

Q: Quais são os tipos de perdas invisíveis em transformadores? Quão significativo é o impacto deles?

A: Existem dois tipos:

1. Perda sem carga (perda de ferro, existe assim que ligado);

2. Perda de carga (perda de cobre, proporcional ao quadrado da corrente).

Impacto: Altas perdas aumentam os custos de eletricidade, aceleram o envelhecimento e aumentam o risco de desligamento.

Q: Como selecionar transformadores de alta eficiência? Eles são econômicos?

R: Priorizar produtos de alta eficiência ou classe 2. Embora o custo inicial seja um pouco maior, o investimento pode ser recuperado por meio de tarifas de eletricidade economizadas, tornando-as mais econômicas ao longo de todo o ciclo de vida.

P: A baixa carga ou sobrecarga agravará as perdas? Como resolvê-lo?

A: Sim! A baixa carga desperdiça energia elétrica e a sobrecarga aumenta as perdas. Soluções: Substitua por transformadores de capacidade correspondente, adote a fonte de alimentação combinada de múltiplos transformadores, implante sistemas inteligentes de monitoramento + resfriamento, etc.

Q: Qual é o período de retorno para transformadores de alta eficiência? Quais são os benefícios a longo prazo?

R: O período de retorno é de 4 a 10 anos para cenários industriais/comerciais. Os benefícios de longo prazo incluem taxas reduzidas de eletricidade, custos de manutenção mais baixos, redução dos riscos de desligamento e conformidade com as políticas ambientais.

P: Como Huawan pode ajudar a otimizar a eficiência energética?

R: Forneça produtos personalizados de acordo com suas necessidades para ajudá-lo a alcançar rapidamente seu plano de otimização de eficiência energética.

Conclusão

No ambiente industrial altamente competitivo de hoje, o gerenciamento estratégico de custos é crucial. Otimizando a eficiência energética doTransformadores de distribuiçãoÉ um investimento confiável de longo prazo-não apenas melhora efetivamente as margens de lucro, mas também aumenta a resiliência operacional de uma empresa.
