50kVA transformador montado pólo monofásico

Este transformador imerso em óleo montado em pólo monofásico de 50kVA combina alta confiabilidade de isolamento imerso em óleo com instalação montada em poste que economiza espaço, entregando uma solução de energia estável e econômica para cenários de carga monofásica no terminal da rede de distribuição.

Contato Download User Manual

Transformador imerso em óleo montado em pólo monofásico 50kVA

Especificações e parâmetros

Parâmetro	Detalhes
Capacidade nominal	50 kVA
Máximo sem perdas de carga	150 W
Perdas máximas de carga	500 W
Buchas primárias	Montagem da tampa de 15 kV (Qty:2)
Buchas secundárias	13/16 Eyeboit com 1/2-13 stud Bucha Secundária (Qty:3)
Torneiras	1-2 1/2% torneira acima nominal, 3-2 1/2% torneiras abaixo do nominal
Tensão primária	2400 V - 34500 V
Corrente emocionante @ 100%	≤ 0,6%
Reg.@0.8 Fator Pwr	≤ 2,4%
Configuração	Design padrão
Disposições de montagem	Suportes de cabide (um conjunto)
Aumento de temperatura	65 °C
Classe de refrigeração	ONAN
Fluido isolante	Óleo mineral
Frequência	60Hz
Padrão de eficiência	Nenhum
Tensão primária	12470V Grd Y / 7200V
BIL	95 kV
Classe kV	15 kV
Voltage secundário	120 / 240 V
BL	30 kV
Classe kV	1,2 kV
Revestimentos	Sobretudo cinza ANSI70 (Munsell 5BG7.0/0.4)
Medidores e acessórios	PRD, 35 SCFM (std)

Faixa de especificação

Capacidade (KVA)	Alta Tensão (V)	Tapping Ranges	Baixa tensão (V)	Perda (W)		Dimensão (mm)			DOE 2016 Eficiência
Capacidade (KVA)	Alta Tensão (V)	Tapping Ranges	Baixa tensão (V)	Perda sem carga (W)	Perda de carga (W)	W	D	H	DOE 2016 Eficiência
10	2400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500	± 2x2,5%	110 120 208 240 277 347 415 416 480 600 690	60 80 100 120 130 150	330 370 450 620 850 1150	500	525	885	98,70
15						520	565	905	98,82
25						560	590	935	98,95
37,5						610	625	935	99,05
50						635	675	1035	99,11
75						745	840	1035	99,19
100						770	965	1035	99,25
167						795	890	1035	99,33
250						988	1001	1035	99,39
333						1012	1015	1035	99,43

Desenho e Acessórios

desenho de transformador montado em poste

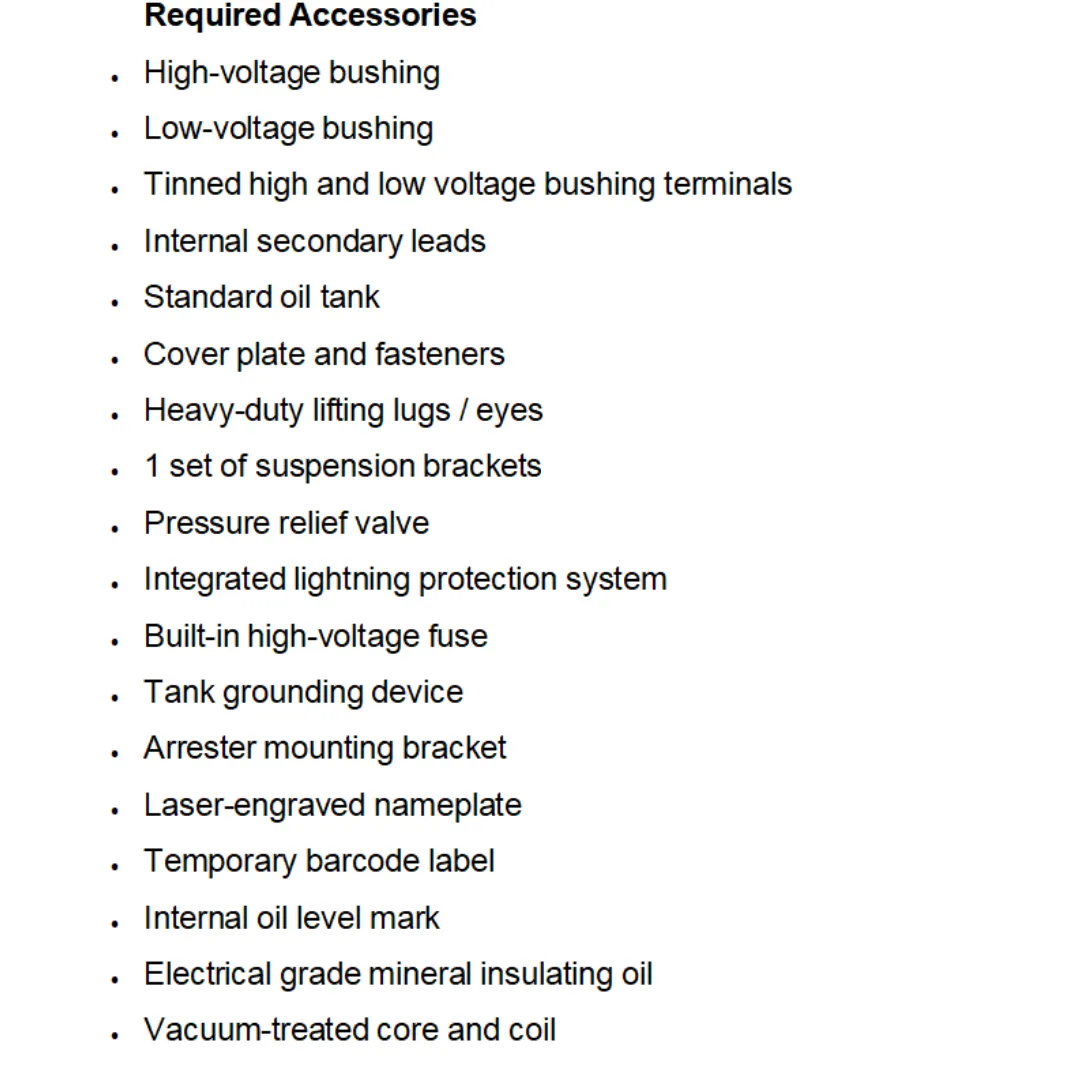

acessórios para transformadores montados em poste

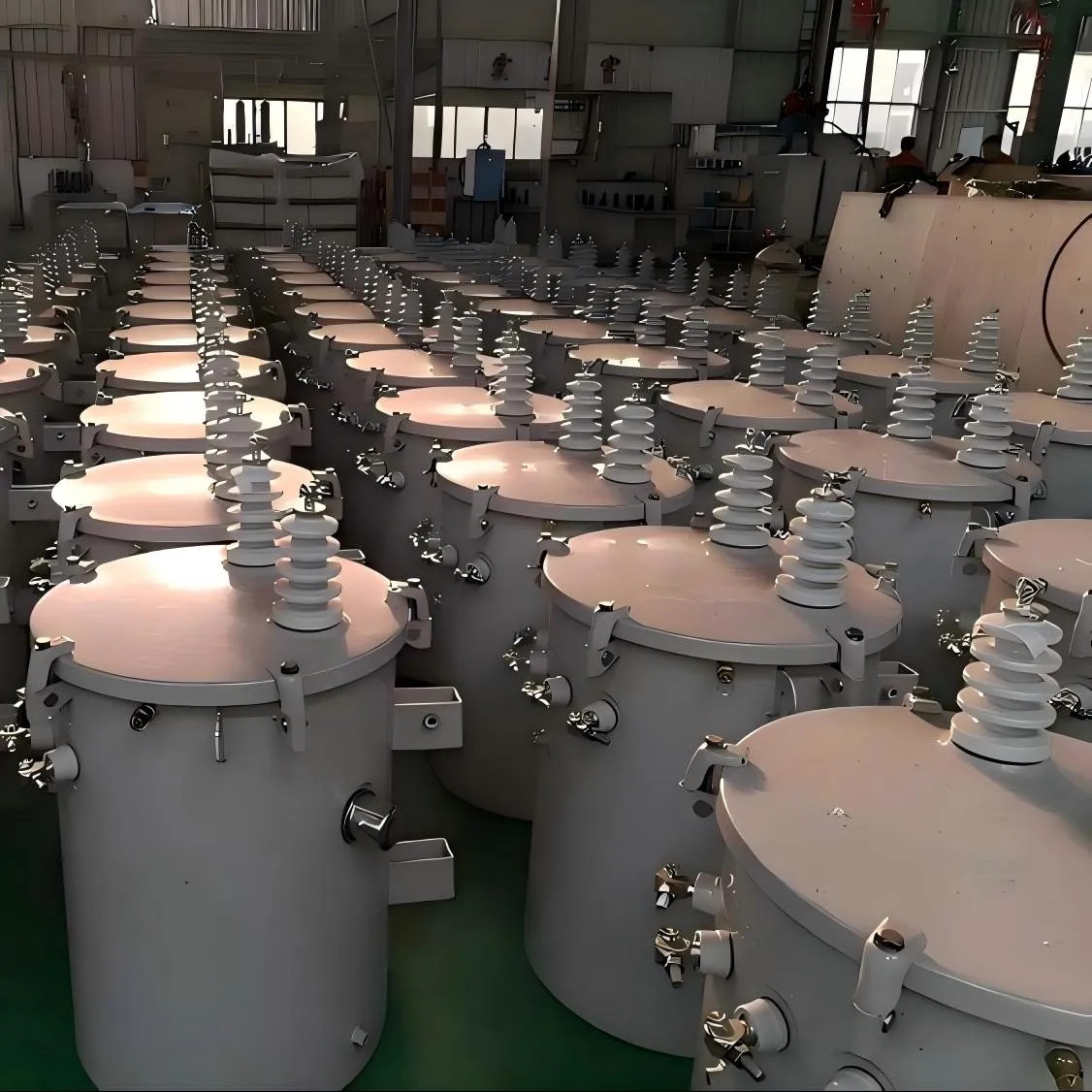

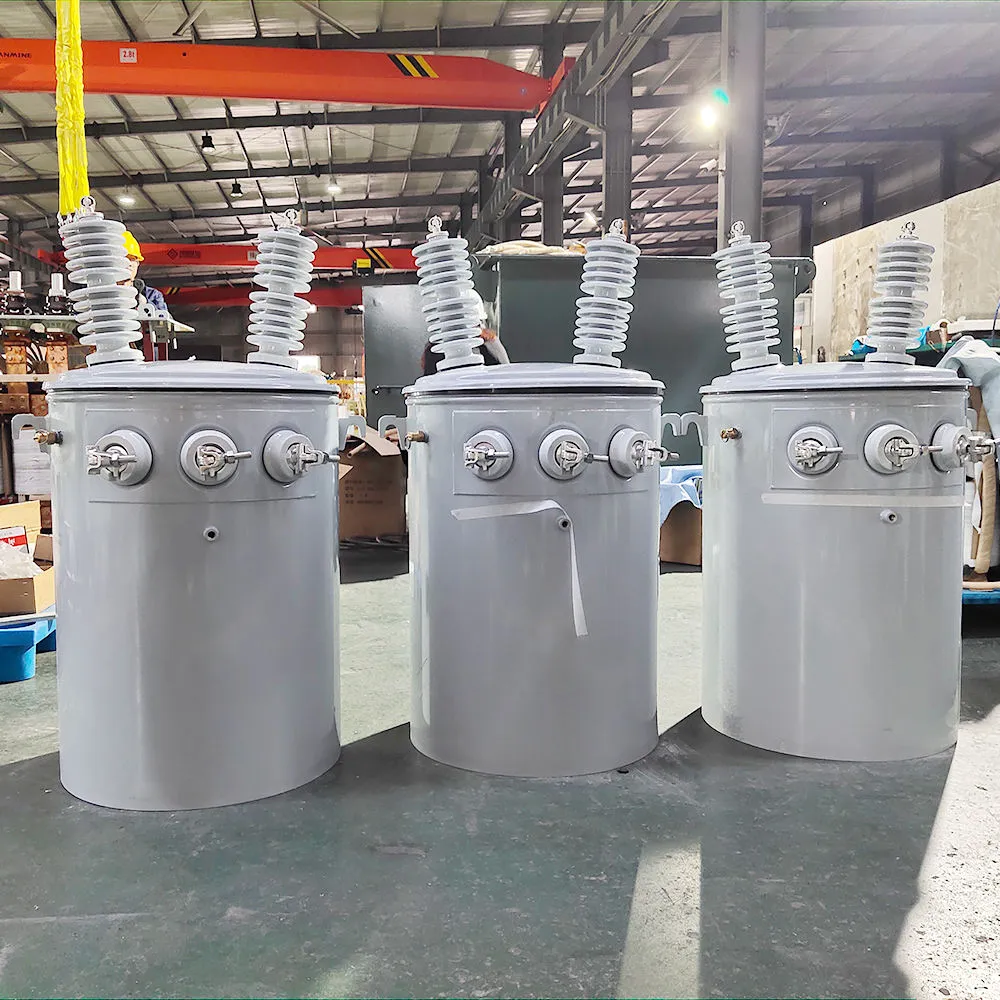

Fotos da Produção da Fábrica
