Guia de cálculo da eficiência do transformador: uma medida chave para melhorar o desempenho do sistema de energia

Na operação estável de sistemas de energia,TransformadoresServir como equipamento central para transmissão e conversão de energia. Sua eficiência operacional determina diretamente o nível de utilização de energia e impacta significativamente os custos de eletricidade e a lucratividade operacional para as empresas. Com a expansão contínua do consumo de energia industrial e políticas nacionais de economia de energia cada vez mais rigorosas, reduzindo as perdas elétricas através de cálculos de eficiência científica, seleção adequada de equipamentos, e o gerenciamento operacional otimizado tornou-se uma abordagem crítica para alcançar a conservação de energia, melhoria da eficiência e desenvolvimento sustentável.

Este artigo analisa sistematicamente os conceitos básicos, métodos de cálculo e componentes de perda da eficiência do transformador. Ele também examina os principais fatores de influência por meio de estudos de casos práticos e propõe estratégias acionáveis para melhoria da eficiência, ajudando as empresas a otimizar o desempenho do sistema de energia e maximizar os benefícios econômicos. Para aqueles que buscam soluções de transformadores de alta eficiência, os insights fornecidos aqui podem oferecer suporte à seleção direcionada.

1. o que é a eficiência do transformador

A eficiência do transformador é um indicador chave de sua capacidade de conversão de energia. É definido como a relação entre a potência de saída e a potência de entrada, normalmente expressa como uma porcentagem:

Η = P2./P₁ × 100%

= Padquol/(PCOMPOSTOP + Pₖ) × 100%

Onde:

Η = eficiência

P2. = potência de saída

P₁ = potência de entrada

P₀ = perda do núcleo (perda sem carga)

Pₖ = perda de cobre (perda de carga)

Idealmente, toda a energia elétrica de entrada seria entregue à carga. No entanto, devido às propriedades do material e limitações estruturais, várias perdas ocorrem durante a operação, dissipando energia como calor. Portanto, a potência de saída é sempre menor que a potência de entrada. Maior eficiência indica menor perda de energia e melhor utilização.

Estudo de caso

Uma empresa de manufatura opera um transformador de 1000 kVA com uma potência de entrada de 1000 kW e potência de saída de 970 kW, resultando em uma eficiência de 97%. Se o transformador funcionar continuamente por 8.000 horas anuais, a perda de energia chega a 240.000 kWh, levando a custos substanciais de eletricidade-destacando a importância de melhorar a eficiência.

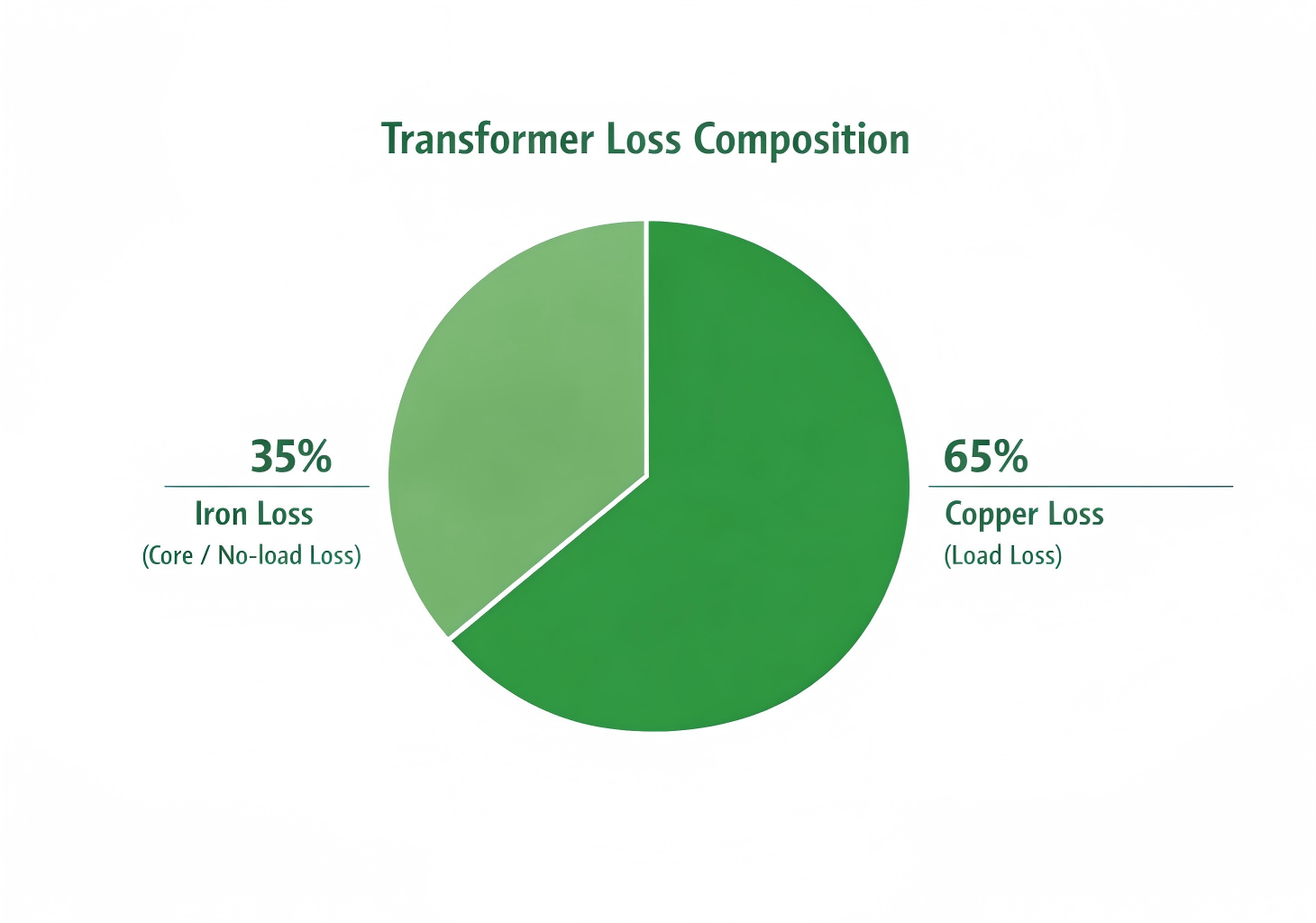

2. Composição de perdas de transformador

As perdas do transformador são o principal fator que afeta a eficiência e consistem em:

Perda total = perda de núcleo + perda de cobre

(1) Perda do núcleo (perda sem carga)

A perda do núcleo ocorre sempre que o transformador é energizado, mesmo sem carga. Permanece relativamente constante e depende da tensão e da frequência.

Componentes:

Perda de histerese: causada por magnetização repetida do material do núcleo

Perda de correnteza: correntes induzidas dentro do núcleo que geram calor

Influenciando fatores:

Material do núcleo: aço silício de alta permeabilidade (por exemplo, aço silício de baixa perda) pode reduzir as perdas em ~ 20%

Tensão e frequência: maior tensão ou frequência aumenta a perda do núcleo

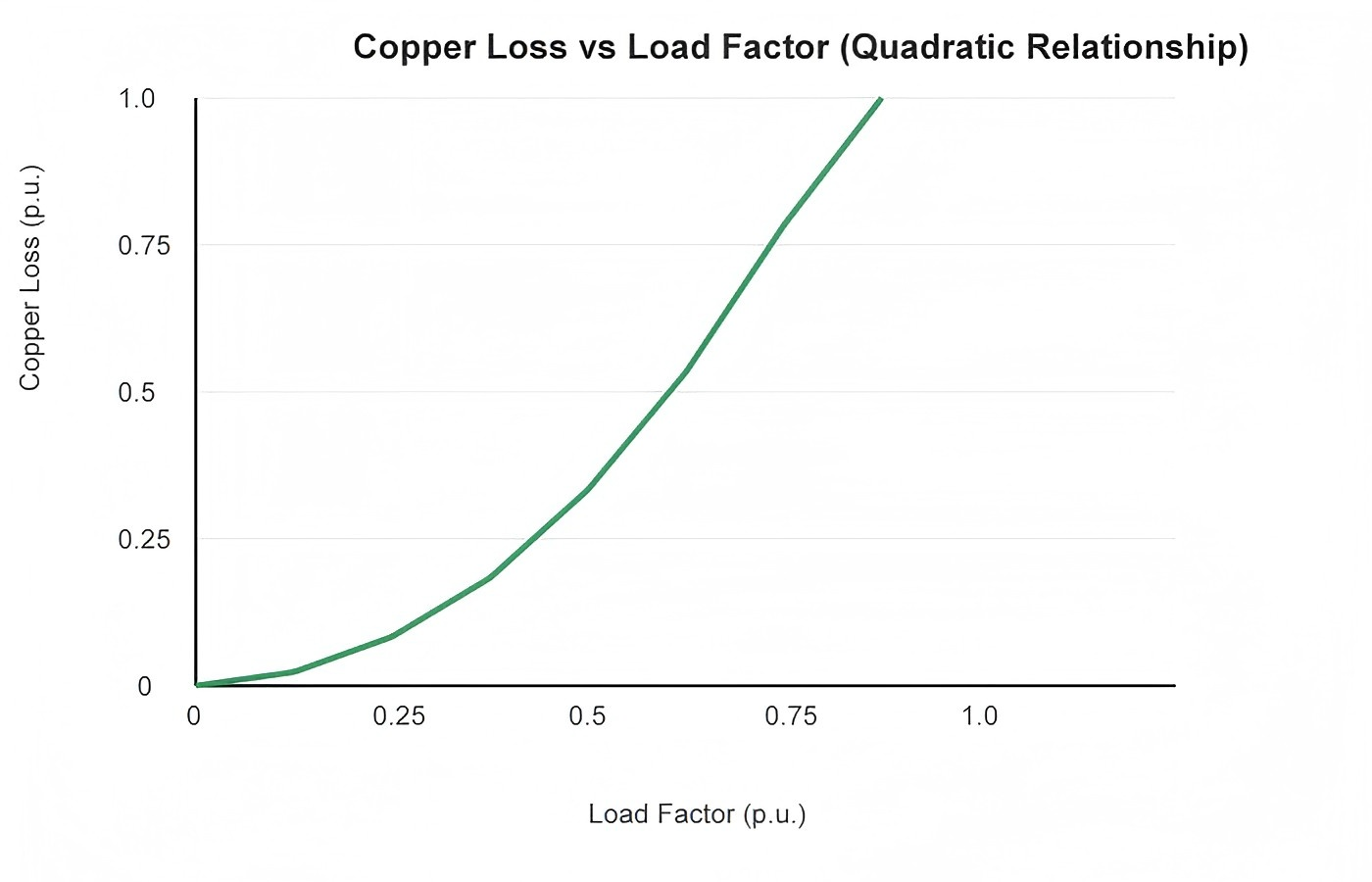

(2) Perda de cobre (perda de carga)

A perda de cobre é causada pela resistência dos enrolamentos do transformador e aumenta com o quadrado da corrente de carga.

Fórmula:

Perda de cobre = perda de cobre com carga total × (fator de carga) ²

Influenciando fatores:

Taxa de carga: maior carga leva a perdas significativamente aumentadas

Material de enrolamento e design: materiais de alta condutividade (por exemplo, cobre livre de oxigênio) e estruturas de enrolamento otimizadas reduzem a resistência

3. métodos de cálculo de eficiência do transformador

Fórmula do núcleo:

Η = Pingente/(Pingente + P₀) × 100%

(1) Fórmula de eficiência baseada em carga

Η = (β × Sₙ × cosφ) / (β × Sₙ × cosφ P₀ + Pₖ) × 100%

Onde:

Β = fator de carga

Sₙ = capacidade nominal

Cosφ = fator de potência

(2) Exemplo de cálculo

Um transformador de 2000 kVA opera sob:

Fator de carga: 70%

Fator de potência: 0,9

Perda do núcleo: 3 kW

Perda de cobre de carga total: 20 kW

Passos:

Perda de cobre: 20 × (0,7 ²) = 9,8 kW

Perda total: 3 + 9,8 = 12,8 kW

Potência de saída: 2000 × 0,7 × 0,9 = 1260 kW

Eficiência: 1260 / (1260 + 12,8) ± 98,99%

4. fatores-chave que afetam a eficiência do transformador

(1) Fator de carga

A eficiência ideal normalmente ocorre entre 60%-80% de carga:

Baixa carga: A perda do núcleo domina, reduzindo a eficiência

Carga alta: perda de cobre aumenta acentuadamente

(2) Materiais e Fabricação

Aço silício de alta qualidade reduz a perda de núcleo

Enrolamento otimizado reduz perda de cobre

Fabricação de precisão minimiza perdas perdidas

(3) Ambiente operacional

Alta temperatura aumenta a resistência → maior perda de cobre

Refrigerar pobre reduz a eficiência

Poeira e umidade aumentam perdas adicionais

Huawan fabrica transformadores duráveis projetados para ambientes agressivos, garantindo alta eficiência a longo prazo.

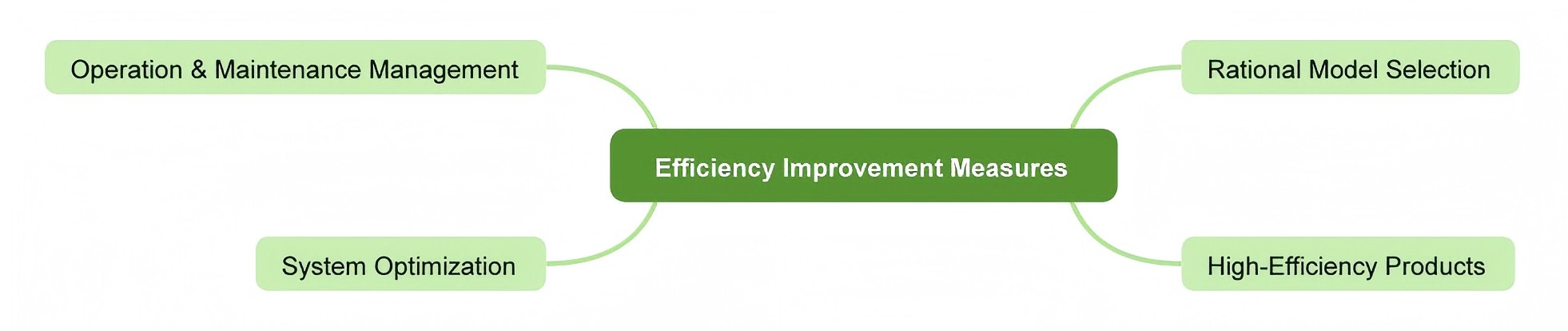

5. métodos práticos para melhorar a eficiência

(1) Seleção adequada

Combine a capacidade do transformador com a demanda de carga real para manter a faixa de carga ideal.

(2) produtos de alta eficiência

Selecione transformadores com classificações de eficiência mais altas para reduzir as perdas da linha de base.

(3) operação & manutenção

Inspeção regular e manutenção reduzem as perdas anormais e garantem uma operação estável.

(4) Otimização do sistema

Instalar compensação de potência reativa

Melhorar o fator de potência

Otimizar o layout da grade

6. valor de investimento de transformadores de alta eficiência

(1) Custos operacionais reduzidos

Mesmo uma melhoria de eficiência de 1% pode gerar economias anuais significativas.

(2) Conformidade com as Políticas Energéticas

O menor consumo de energia e as emissões de carbono apoiam as metas regulatórias de conformidade e sustentabilidade.

(3) confiabilidade melhorada

Perdas mais baixas reduzem o aumento da temperatura, estendem a vida útil e diminuem as taxas de falha.

7. importância de escolher um fabricante profissional

A eficiência do transformador depende não apenas do projeto, mas também da qualidade de fabricação e da capacidade de serviço.

(1) vantagens do produto

Materiais de baixa perda

Design eletromagnético otimizado

Processos rigorosos de controle de qualidade

(2) Capacidade de serviço completo

Soluções personalizadas

Orientação de seleção

Análise de eficiência energética

Consultoria operacional

8. Conclusão

A eficiência do transformador não é apenas uma métrica técnica-ela impacta diretamente o controle de custos de energia, a estabilidade do sistema e o desenvolvimento sustentável. Através do cálculo científico, seleção adequada e operação otimizada, as empresas podem melhorar significativamente a eficiência do sistema e reduzir o desperdício de energia.

Transformadores de alta eficiência representam uma estratégia crítica para redução de custos e melhoria de desempenho, bem como um fator chave para a transformação verde no setor de energia.

9. FAQ

Q: É maior eficiência do transformador sempre melhor?

R: Maior eficiência melhora a economia de energia, mas o custo e o ROI também devem ser considerados.

Q: Por que não pode a eficiência do transformador chegar a 100%?

R: As perdas de núcleo e cobre são inevitáveis devido a limitações físicas e materiais.

Q: Como identificar transformadores energeticamente eficientes?

R: Verifique a perda sem carga, perda de carga e classificações de eficiência certificadas.

Q: Os transformadores antigos devem ser substituídos?

R: Transformadores com mais de 10 anos normalmente têm perdas maiores; substituí-los pode reduzir significativamente os custos de energia.

Q: Quais são os riscos de operação de baixa carga?

R: A baixa carga aumenta a proporção de perda do núcleo, reduz a eficiência e desperdiça energia.
