Transformador de potência 35kV

O transformador de potência Huawan é um dispositivo central do sistema de energia, realizando principalmente as principais tarefas de conversão de tensão e transmissão de energia elétrica eficiente. Possui baixa perda de energia, alta estabilidade operacional, forte capacidade de sobrecarga e excelente desempenho anti-interferência. Adaptável a diversos cenários de aplicação, como redes de energia, mineração e novas energias, estabelece uma base sólida para a operação segura e estável de toda a rede de transmissão de energia.

Contato

Especificações e parâmetros

Parâmetro	Detalhes
Tensão nominal	35/10,5 kV
Combinação de tensão	35 ± 3*2,5%
Perda sem carga	≤ 11,9 kW
Frequência	50Hz
Grupo de conexão	YNd11
Tensão de impedância	10,0% ± 5%
Método de refrigeração	ONAN + ONAF
Aumento da temperatura média do topo do petróleo	55 K
Aumento da temperatura média dos enrolamentos	65 K

Faixa de especificação

Capacidade nominal (kVA)	Combinação de tensão			Grupo de vetor	Perda sem carga (kW)	Perda de carga (kW)	Corrente sem carga (%)	Impedância de curto circuito (%)
Capacidade nominal (kVA)	H.Y. (kV)	H.V. Faixa de batida	L.Y. (kV)	Grupo de vetor	Perda sem carga (kW)	Perda de carga (kW)	Corrente sem carga (%)	Impedância de curto circuito (%)
2000	35	± 3 × 2,5%	6.3 ~ 10.5	Yd11	2.3	19,2	0,5	6.5
2500	35				2.72	20.6	0,5	6.5
3150	35 ~ 38,5				3.23	24,7	0,5	7
4000					3.87	29.1	0,5
5000					4.64	34.2	0,5
6300					5.633	36,7	0,5	8
8000	35 ~ 38,5		6.3 6.6 10.5 11	TNd11	7.87	40,6	0,4
10000					9.28	48	0,4
12500					12.31	56,8	0,35	8
16000					13.1	70,3	0,35
20000					15.5	82,7	0,3
25000					18,3	97,8	0,3
31500					21,8	116	0,3	10

Transformador e Switchgear

Precisa de uma ajuda rápida?

Pergunte aos nossos especialistas em TI e obtenha resposta dentro de 24 horas

Contato

Desenho

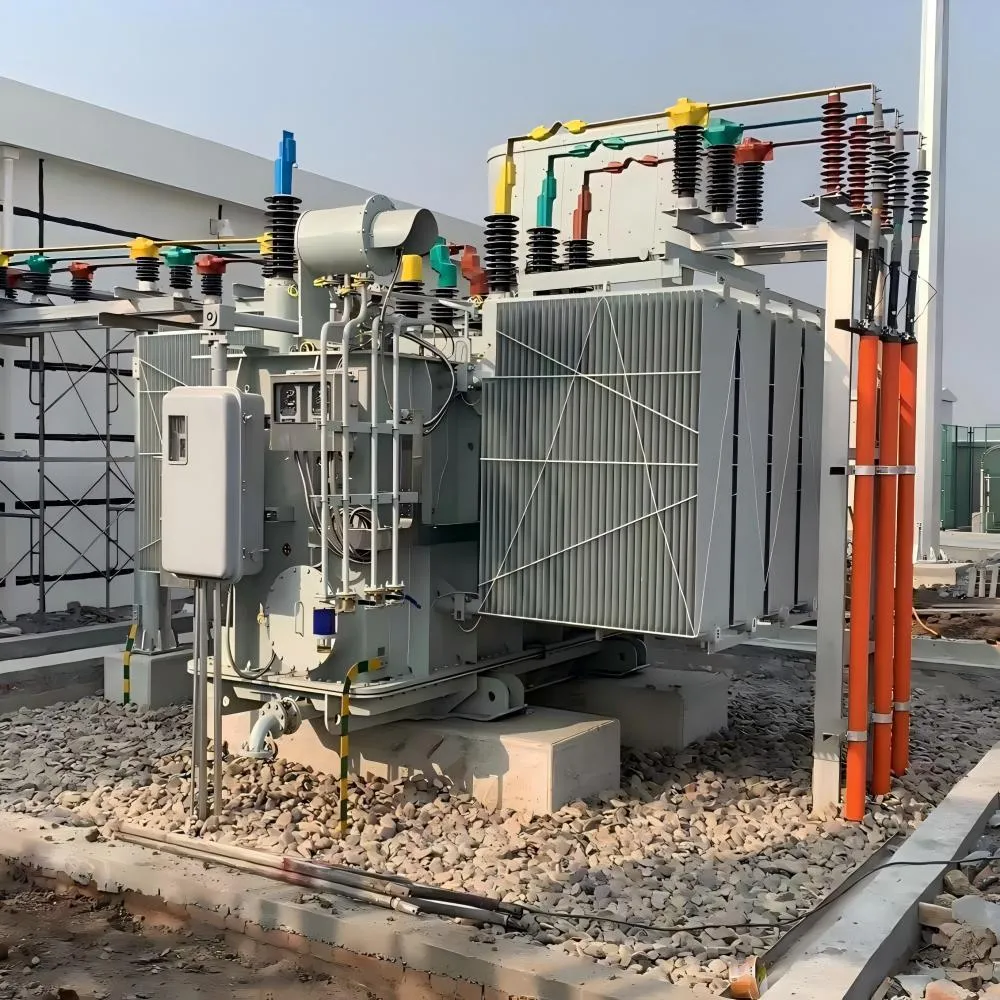

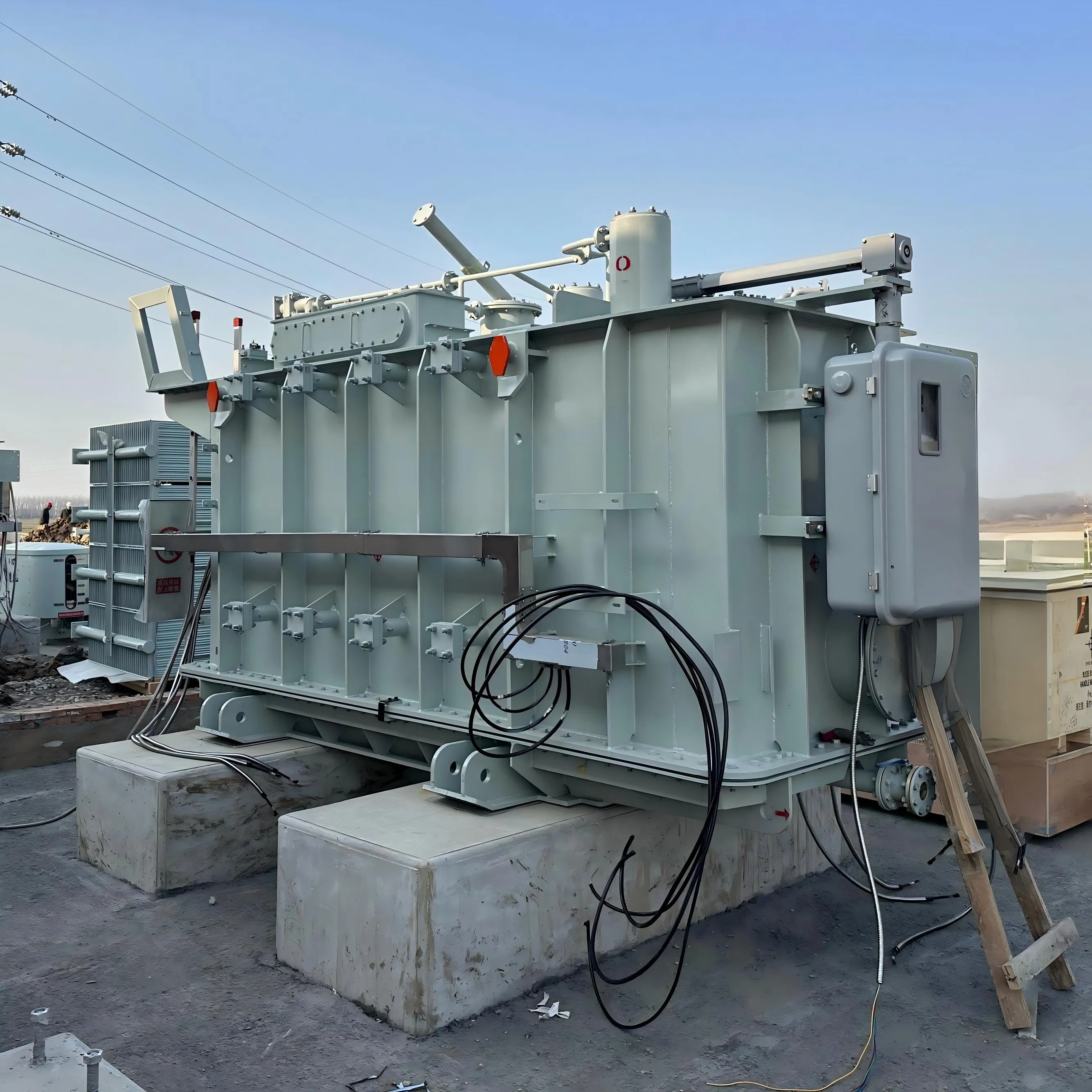

Fotos reais
