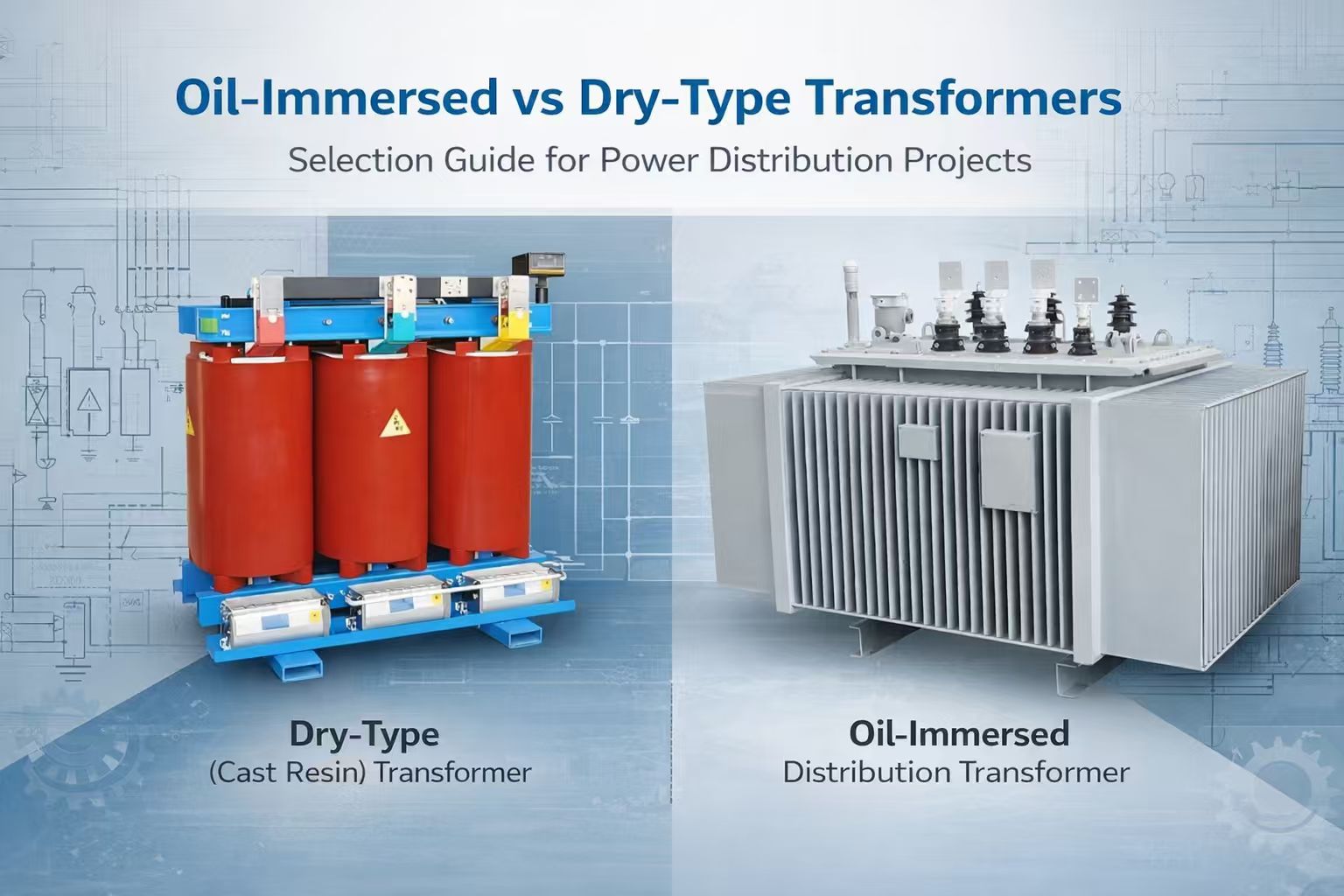

Guia de seleção para transformadores imerso em óleo vs. transformadores de tipo seco: das diferenças à tomada de decisão

Nos campos de sistemas de energia e distribuição de energia industrial, os transformadores servem como equipamento central para conversão de tensão e transmissão de energia. Sua seleção afeta diretamente a segurança do sistema, os custos operacionais e a confiabilidade de longo prazo. Muitos compradores e engenheiros enfrentam uma decisão crítica em projetos práticos: eles devem escolher um transformador imerso em óleo ou um transformador de tipo seco?

Eu. Definições principais: Diferenças essenciais entre os dois tipos de transformadores

1. Transformador Imerso em Óleo

Os transformadores imersos em óleo usam óleo isolante (como óleo mineral ou éster sintético) como isolamento do núcleo e meio de dissipação de calor. Os enrolamentos e o núcleo de ferro são totalmente imersos em um tanque de óleo selado, com dissipação de calor alcançada por meio da circulação natural de óleo ou circulação forçada de óleo. Normalmente classificados na Classe A de Isolamento, eles dependem principalmente das propriedades de resfriamento e isolamento do óleo. Graças ao tanque de óleo selado, eles oferecem excelente resistência à umidade e podem se adaptar a áreas de alta umidade ou alta altitude. Projetados em torno dos conceitos centrais de "dissipação de calor eficiente e rolamento de grande capacidade", eles são amplamente utilizados em cenários de alta tensão e alta potência.

2. Seco-tipo transformador

Os transformadores do tipo seco adotam principalmente materiais isolantes sólidos (como resina epóxi) ou processos de fundição a ar/vácuo, não exigindo nenhum óleo isolante. Sua dissipação de calor é principalmente por meio de resfriamento de ar natural ou resfriamento de ar forçado. Com classificações de isolamento mais altas (geralmente Classe F ou H), os transformadores do tipo seco podem suportar aumentos de temperatura mais significativos. Além disso, os processos de fundição de epóxi de alta qualidade garantem níveis de descarga parcial extremamente baixos, garantindo a confiabilidade do isolamento operacional a longo prazo. Embora possuam resistência à umidade, classes de proteção especial (e.g., IP3X) ou tratamentos à prova de umidade são necessários para ambientes de alta umidade (como áreas costeiras), e suas características de aumento de temperatura são afetadas pela altitude. O design sem óleo, um recurso central, elimina fundamentalmente os riscos de segurança, como vazamento de óleo e incêndios, tornando-os mais adequados para cenários de aplicação com rígidos requisitos ambientais e de segurança.

II. Comparação entre transformadores de tipo seco e imerso em óleo na mesma capacidade e nível de tensão (tomando 1000kVA/10-11kV como exemplo)

Em projetos práticos, 1000 kVA, 10kV ou 11kV é um dos níveis de capacidade e tensão mais comuns na distribuição de energia industrial e comercial.

Sob as mesmas condições de capacidade e tensão, os transformadores imersos em óleo e do tipo seco exibem diferenças significativas no desempenho, custo e foco na aplicação.

Nos projetos práticos da Huawan New Energy, para o mesmo nível de capacidade, podemos fornecer soluções imersas em óleo e secas, com projetos otimizados direcionados com base no ambiente do projeto, características de carga, e condições de manutenção operacional.

III. Adaptação do cenário: sugestões de seleção para diferentes projetos

1. Cenários aplicáveis para transformadores imerso em óleo

• Subestações externas, sistemas de transformadores montados em almofada e projetos de transmissão e distribuição do lado da rede elétrica;

• Parques industriais, grandes fábricas e indústria pesada metalúrgica (exigindo resistência a cargas de impacto ou sobrecargas frequentes);

• Novos projetos de energia (estações de reforço fotovoltaicas e de energia eólica), apresentando forte resistência às intempéries e vantagens de custo óbvias para grandes capacidades;

• Renovação da rede elétrica rural e projetos industriais sensíveis aos custos iniciais com ambientes de instalação permitidos.

2. Cenários aplicáveis para transformadores de tipo seco

• Complexos comerciais urbanos, edifícios de escritórios e edifícios super altos (instalados em porões ou poços elétricos);

• Lugares lotados com requisitos de segurança de fornecimento de energia extremamente altos, como hospitais, escolas e data centers;

• Centros de transporte público, como metrôs, aeroportos e estações ferroviárias de alta velocidade (localizados perto de áreas lotadas com altos padrões de segurança contra incêndio);

• Ambientes perigosos com requisitos à prova de explosão (por exemplo, indústrias químicas e de mineração) ou áreas ambientalmente sensíveis, como zonas de proteção de fontes de água e áreas ecologicamente sensíveis;

• Cenários com restrição de espaço, como salas de distribuição de energia internas, instalações no andar médio e porões com ventilação limitada;

• Renovação de distribuição de energia de áreas residenciais antigas.

3. pensamento de seleção para a faixa de sobreposição de capacidade (1000kVA-2500kVA)

Para capacidades dentro dessa faixa, é necessária uma avaliação abrangente: se instalada em uma subestação independente ao ar livre com uma equipe de manutenção profissional e com foco na relação custo-benefício a longo prazo, os transformadores imersos em óleo são preferidos; se instalados em ambientes fechados com requisitos rigorosos de proteção contra incêndio e meio ambiente ou manutenção inconveniente, os transformadores de tipo seco são mais adequados.

IV. Custo e Operação & Manutenção

1. Custo de investimento inicial

• Transformadores imersos em óleo: Menor custo de capacidade unitária, especialmente para cenários de grande capacidade, com vantagens significativas no preço de compra inicial. Adequado para projetos com orçamentos limitados, mas instalações de prevenção de incêndio e contenção de petróleo podem precisar ser consideradas.

• Transformadores de tipo seco: processos de fabricação complexos resultam em maior investimento inicial, mas nenhuma proteção adicional de óleo ou instalações de combate a incêndio são necessárias.

2. custos de operação e manutenção a longo prazo

• Transformadores imersos em óleo: altos custos de manutenção, exigindo testes regulares de qualidade do óleo, inspeções de vedação, filtragem de óleo ou substituição. As despesas cumulativas de operação e manutenção de longo prazo são relativamente altas.

• Transformadores de tipo seco: basicamente livre de manutenção, exigindo apenas inspeções simples de remoção de poeira e isolamento, oferecendo mais vantagens em custos operacionais de longo prazo.

3. Resumo

Os transformadores imersos em óleo têm custos iniciais mais baixos, mas custos de operação e manutenção mais altos; os transformadores do tipo seco têm custos iniciais mais altos, mas custos de operação e manutenção mais baixos.

V. Perguntas Frequentes

Q: O transformador de tipo seco é realmente completamente livre de manutenção?

R: Não inteiramente, mas a manutenção é simples. Envolve principalmente a inspeção de fixadores, remoção de poeira e realização de testes de resistência de isolamento, sem necessidade de manusear óleo isolante.

Q: Qual é mais seguro, o transformador imerso em óleo ou o transformador de tipo seco?

R: Objetivamente falando, os transformadores imersos em óleo apresentam riscos de vazamento de óleo e incêndio em comparação com os transformadores do tipo seco. No entanto, as inspeções de segurança são indispensáveis para ambos os tipos.

P: Qual transformador deve ser priorizado quando o orçamento é limitado?

R: Para ambientes externos, os transformadores imersos em óleo podem ser priorizados; para ambientes internos, mesmo com um orçamento limitado, os transformadores de tipo seco são recomendados para evitar custos adicionais de retificações de segurança posteriores.

Q: É escolher uma capacidade de transformador exatamente adequado o mais rentável?

R: Uma capacidade exatamente correspondente pode levar a custos mais altos para substituição no futuro. Considerando o crescimento da carga, a capacidade deve ser selecionada com uma margem de 15%-20%.

Q: Qual é a diferença na vida útil entre transformadores imersos em óleo e secos?

A: Sob as mesmas condições de funcionamento, os transformadores do tipo seco têm uma vida útil 3-5 anos mais longa do que os transformadores imersos em óleo.

VI. Resumo do pensamento de seleção

1. é o transformador a ser instalado em ambientes fechados ou ao ar livre? Existem restrições de espaço ou ambientes úmidos?

2. a localização do projeto tem estrita proteção contra incêndio, à prova de explosão ou regulamentos ambientais?

3. quais são a capacidade projetada e nível de tensão? É necessário suportar cargas de impacto ou sobrecargas frequentes?

4. o projeto está equipado com uma equipe de manutenção profissional? A operação autônoma é necessária?

5. O projeto prioriza o custo de investimento inicial ou a economia operacional e de segurança a longo prazo?

VII. Conclusão: Sem "Melhor", apenas "Mais Adequado"

Os transformadores imersos em óleo e do tipo seco têm vantagens técnicas, sem superioridade ou inferioridade absoluta. Os transformadores imersos em óleo se destacam com a competitividade do núcleo em "grande capacidade, baixo custo e forte capacidade de sobrecarga", adaptando-se a grandes projetos ao ar livre; os transformadores do tipo seco conduzem em aplicações internas e sensíveis do ambiente com os principais destaques de "alta segurança, baixa manutenção e respeito pelo ambiente."

A lógica de seleção correta deve ser: com base no ambiente de instalação do projeto, tomando os requisitos de segurança e ambientais como o resultado final, centrando-se nas necessidades de capacidade e tensão e considerando o custo do ciclo de vida. Para projetos de grande escala, especiais ou complexos, recomenda-se convidar especialistas em fornecimento de energia e distribuição e fabricantes de transformadores para demonstrações especiais durante a fase de projeto para obter planos de seleção personalizados, que estabelece uma base sólida para a operação segura e estável do sistema de energia.
