33 & 35kV Transformador de distribuição imerso de óleo trifásico

Huawan 33kv e 35kvTransformadorSérie, transformadores imersos em óleo, é adequado para três-fase AC 50 / 60Hz, tensão nominal 35kV grade de distribuição, e desempenha um papel importante na transmissão de alta tensão e na fonte de alimentação de baixa tensão.

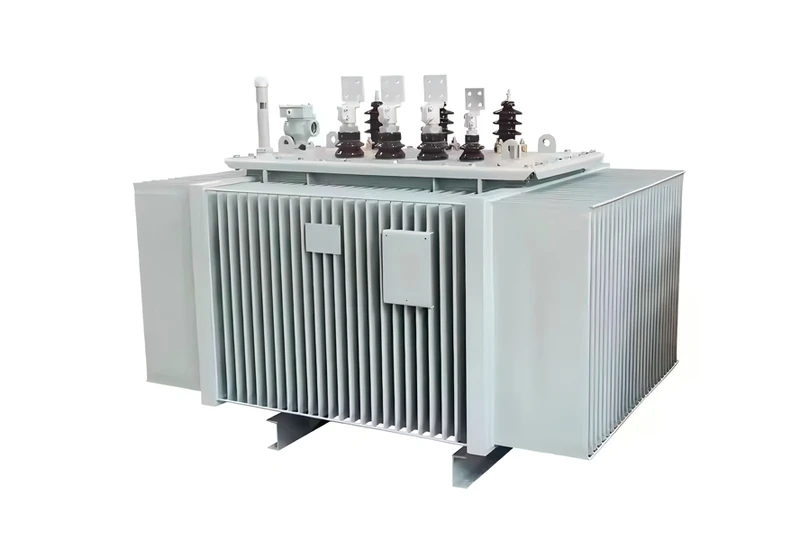

Transformador de distribuição 33kv

Especificações e parâmetros do óleo trifásico imerso 33kv & 35kv transformador de distribuição


ParâmetroDetalhes/especificações
Potência nominal500 kVA ~ 20.000 kVA
Tensão de entrada33 kV / 35 kV
Tensão de saída0,4 kV/0,69 kV / 1 kV
Frequência nominal50Hz / 60Hz
Capacidade1000 L ~ 12.000 L
Método de refrigeraçãoONAN (resfriamento de óleo natural)/ONAF (resfriamento de ar a óleo)
Tensão de impedância4% ~ 6%
Perda de carga<2 W / kVA
Perda de curto-circuito≤ 2%
Temperatura ambiente-5 °C ~ 40 °C (versão de alta temperatura suporta design resistente a altas temperaturas)
Peso2000 kg ~ 25.000 kg
Dimensões externasPersonalizado de acordo com o modelo de potência: 2.0m x 3.5m x 6.0m
Nível de isolamentoGrau F (155 °C)/grau H (180 °C)
Resistência sísmicaGrau 8 resistência sísmica, adequado para ambientes geológicos complexos
Nível de ruído≤ 65 dB (design de baixo ruído, adequado para áreas urbanas e industriais)
Desempenho de poupança de energiaDesign eficiente que atende aos padrões internacionais de eficiência energética e reduz o consumo de energia
Estabilidade a longo prazoComponentes de alta qualidade garantem operação estável e baixa taxa de falhas
Padrões de CertificaçãoPadrões de certificação ISO


Como um dos principaisFabricantes de transformadores de distribuição, A Huawan é especializada em fornecer transformadores duráveis e de última geração, projetados para um desempenho ideal e conformidade com os rigorosos padrões internacionais de qualidade.


Qual é o peso típico de um transformador de 33kV?


O peso de um transformador de 33kV varia significativamente dependendo de sua classificação e tipo de kVA. Unidades menores, como transformadores potenciais de 33kV (PTs), podem pesar apenas cerca de 90 kg. Em contraste, os transformadores de grande potência podem exceder 100.000 kg (100 toneladas). Para tamanhos comuns de transformadores de distribuição de 33kV, como uma unidade de 1000 kVA, o peso normalmente cai na faixa de 3.000 a 4.000 kg, enquanto os modelos maiores de 10 MVA geralmente variam de 18.000 a 28.000 kg, influenciado por fatores como design, volume de óleo e componentes adicionais.


Como um transformador de 33kV é instalado?


A instalação de um transformador de distribuição de 33kV requer uma preparação completa do local, incluindo uma base sólida, sistemas de contenção de óleo e folgas adequadas para segurança e manutenção. O processo envolve o posicionamento seguro do transformador, conectando cabos de alta e baixa tensão, estabelecendo aterramento adequado e conduzindo testes essenciais de pré-comissionamento, como resistência de isolamento, relação de voltas, e verificações de qualidade do óleo. Essas etapas garantem uma operação confiável e segura, pois o transformador de 33 kV desce a alta tensão para distribuição. Ao longo da instalação, a estrita conformidade com as normas elétricas e procedimentos de segurança, incluindo protocolos de bloqueio/tagout, é essencial.


Quais são as capacidades comuns dos transformadores 33kV?


As capacidades do transformador de 33kV cobrem um amplo espectro, começando em pequenas unidades de distribuição em cerca de 30 kVA e se estendendo para transformadores de potência massivos que ultrapassam 30 MVA (30.000 kVA). As aplicações típicas de transformadores de distribuição de 33kV variam de 100 kVA a 2500 kVA, enquanto unidades de subestação maiores geralmente lidam com classificações mais altas, como 10 MVA, 25 MVA, 40 MVA ou mesmo 50 a 63 MVA. Essas capacidades são determinadas pelo papel do transformador na rede elétrica, particularmente para transmitir alta potência em longas distâncias, com configurações comuns envolvendo níveis de tensão como 110/33kV ou 220/33kV para transferência de energia em massa.


Transformador de distribuição 33kV vs 35kV

Aspecto

33  KV Transformador de DistribuiçãoTransformador de distribuição de 35  kV
Tensão nominal33  kV (comum em muitos sistemas baseados em IEC)35  kV (frequentemente a mais alta tensão do equipamento Um nos padrões IEC)
Maior tensão para equipamentos (um)Até to  36  kV36-40.5  kV (fornece margem operacional)
Uso comumUsado na distribuição primária ou secundária, por exemplo, descendo 132/66  kV to  33  kV ou 33  kV to  11/0.4  kVUso semelhante em redes com tensão nominal de 35  kV (comum na China e em partes da Ásia)
Classificações típicas500  kVA -  20  MVA, imerso em óleo ou tipo secoClassificações e tipos quase idênticos
Isolação & BILImpulso relâmpago suportar em torno de   170-200  kVUm pouco mais alto, combinando com a classe 35  kV
PadrõesIEC  60076, IEEE/ANSI; comum na Índia, Reino Unido, Oriente Médio, ÁfricaIEC  60076  (Um = 36  kV classe); usado na China e em algumas regiões asiáticas
AplicaçõesSubestações urbanas/rurais, instalações industriais, complexos comerciais, step-up/step-down renováveisMesmas aplicações para grades padronizadas em   35  kV
Tamanho físico & custoUnidades muito semelhantes to  35  kVUm pouco maior ou mais caro devido ao nível de isolamento mais alto
Eficiência & PerdasOtimizado para eficiência durante todo o dia e baixas perdasMesmo foco de eficiência


Transformador e Switchgear
Precisa de uma ajuda rápida?
Pergunte aos nossos especialistas em TI e obtenha resposta dentro de 24 horas
Contato

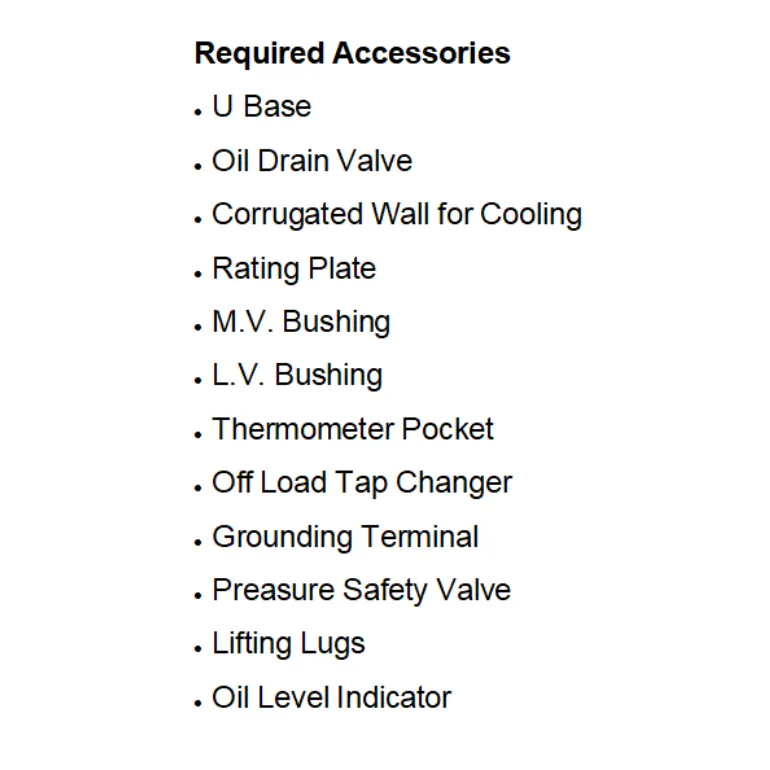

Desenho e Acessórios

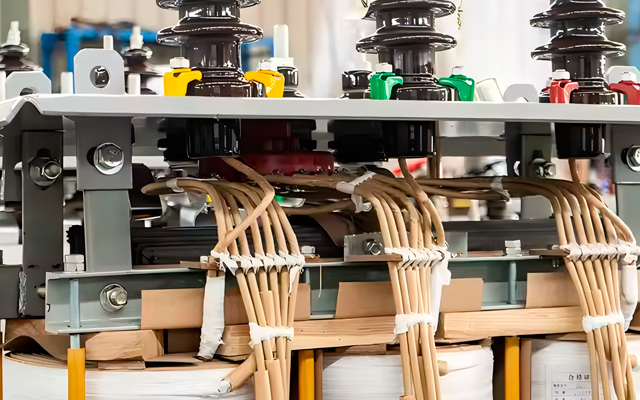

Fotos da Produção da Fábrica

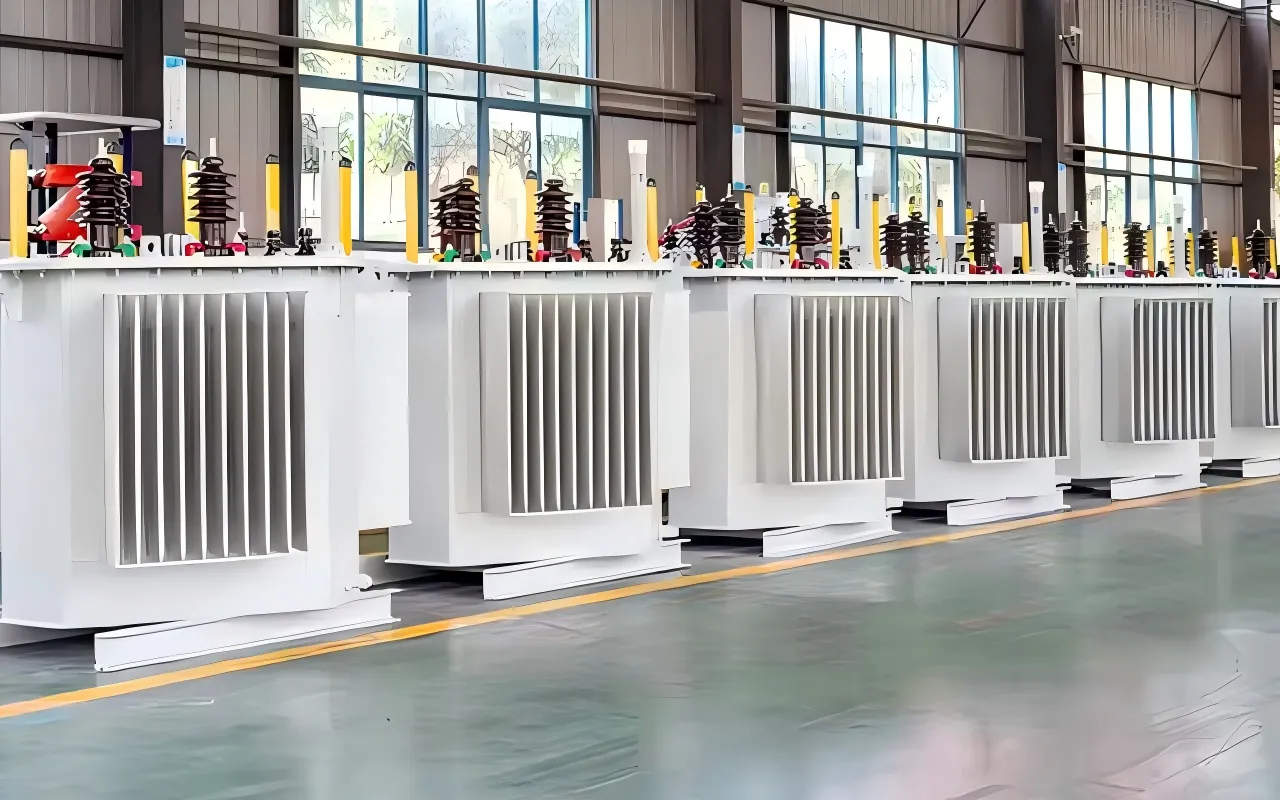

Fotos da Produção da Fábrica
Fotos da Produção da Fábrica
