Transformadores de energia imerso em óleo de 35kV para mineração: soluções confiáveis por Huawan

Em sistemas de energia de mineração, os principais transformadores de potência desempenham um papel crítico em garantir a produção contínua e a segurança operacional. As empresas de mineração são caracterizadas por cargas pesadas, flutuações de carga frequentes e ambientes operacionais agressivos, que exigem rigorosamente a confiabilidade do transformador, a capacidade de sobrecarga, o desempenho de resfriamento e a estabilidade a longo prazo.

1. Visão geral do projeto

Este projeto envolve a construção de umSubestação principal 35kVE sistema de fornecimento de energia associado para uma operação de mineração de ferro (Liusi Iron Mine), projetado para fornecer eletricidade confiável para processos de produção de mineração, como extração de minério, trituração, transporte e instalações auxiliares.

As operações de mineração são caracterizadas por cargas altamente concentradas, flutuações de carga frequentes e longos ciclos operacionais contínuos. A subestação deve operar continuamente sob condições exigentes, mantendo uma forte capacidade de sobrecarga e uma regulação de tensão estável.

2. Especificações técnicas

Figura 1. esboço do transformador de óleo 35kV SZ20-25MVA/35-NX2

3. Principais características do projeto

• Perfil de carga complexo: Lida com altas correntes de inrush da combinação de grandes motores, trituradores e sistemas de transporte.

• Alta continuidade: A produção de mineração é altamente sensível a interrupções; a configuração paralela de transformador duplo aumenta a redundância.

• Ambientes ásperos: projetados para condições empoeiradas, variações extremas de temperatura e operação de carga pesada a longo prazo.

4. implementação do projeto & Padrões

A subestação foi energizada e comissionada com sucesso em abril de 2025 (com posicionamento no local em dezembro de 2024), e os transformadores atenderam a todos os requisitos de projeto e operacionais.

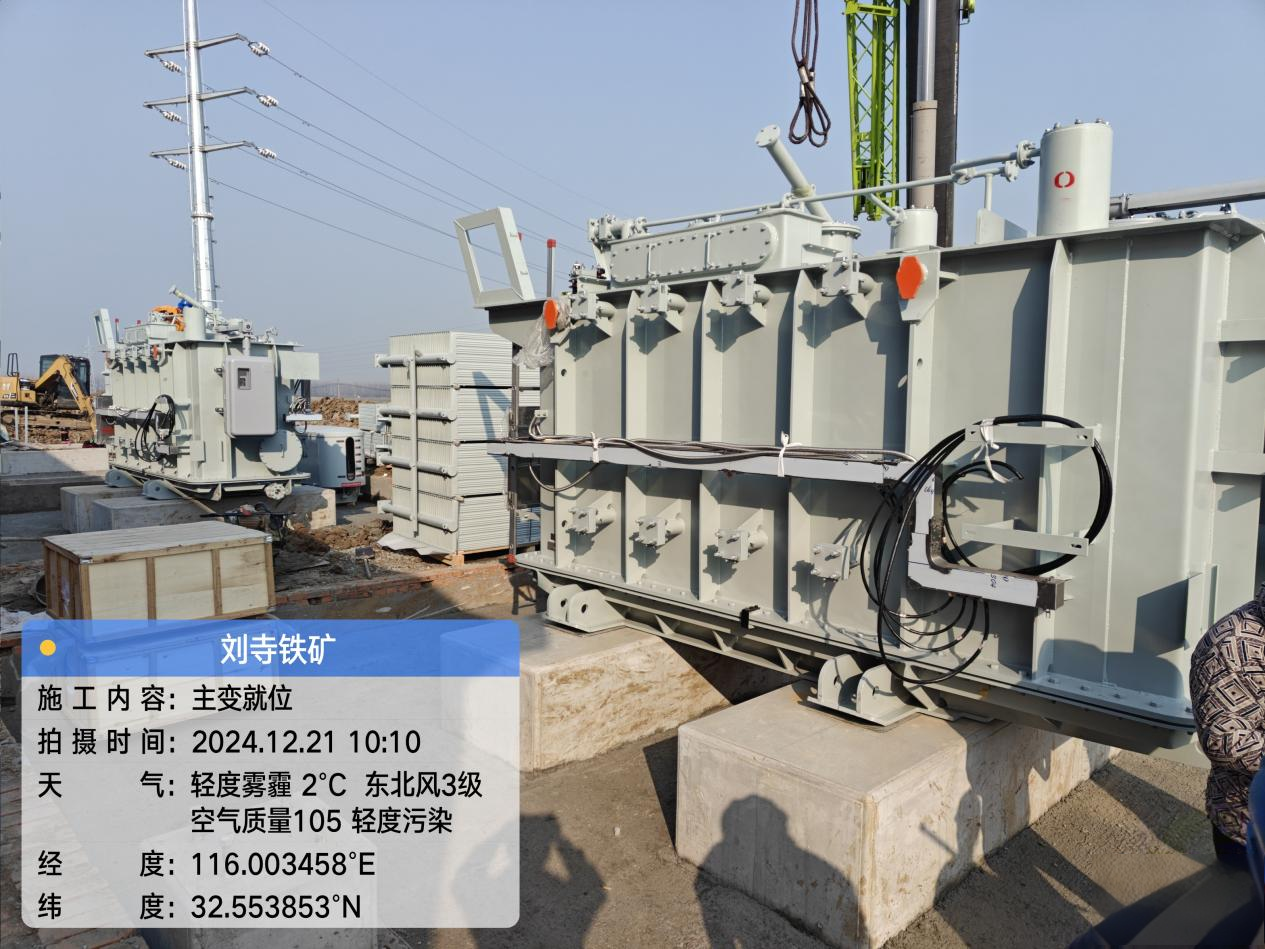

Figura 2. Posicionamento do transformador principal no local

Conformidade internacional:

Os transformadores Huawan estão em conformidade com os padrões IEC 60076 (Power Transformers) e podem ser personalizados para atender aos padrões ANSI / IEEE C57 para projetos orientados para exportação.

5. teste de aceitação da fábrica (FAT)

Antes da entrega, os transformadores de potência imersos em óleo SZ20-25000/35 passaram por testes de aceitação de fábrica (FAT) abrangentes de acordo com a IEC 60076 e padrões internacionais relevantes, garantindo desempenho confiável sob condições operacionais de mineração exigentes.

O escopo FAT incluiu, mas não se limitou a:

• Medição de resistência DC de enrolamento

• Relação de tensão e verificação de deslocamento de fase

• Perda sem carga e teste de corrente sem carga

• Perda de carga e teste de impedância de curto-circuito

• Teste de tensão suportável AC aplicado

• Teste suportável de tensão induzida

• Resistência dielétrica do óleo isolante e testes de qualidade do óleo

• Testes operacionais e de comutação do comutador de torneira sob carga (OLTC)

• Esses testes verificaram o desempenho elétrico do transformador, a integridade do isolamento, o comportamento térmico e a confiabilidade da regulação da tensão, garantindo a prontidão para uma operação segura e de longo prazo na subestação de mineração.

6. por que escolher transformadores imerso em óleo para mineração?

Alta capacidade térmica: mais adequado para cargas pesadas e flutuantes, como esmagamento e içamento. Refrigeração Superior: A combinação de resfriamento de ar natural e forçado (ONAN/ONAF) mantém temperaturas seguras.

Controle de tensão em tempo real: OLTC de alta tensão ajusta a tensão sem interrupção de energia, protegendo o equipamento a jusante.

Huawan Expertise em Transformadores de Energia em Mineração

• Compreensão aprofundada das características de demanda de energia de mineração

• Personalizado35kV/110kV / 220kV soluções de transformador imerso em óleo

• Conformidade com IEC, GB e padrões de utilidade

• Concentre-se na eficiência do ciclo de vida e na confiabilidade a longo prazo

• Ampla experiência em projetos de mineração, metalurgia, cimento e indústria pesada

7. FAQ

Q: Por que usar transformadores imersos em óleo na mineração?
R: Eles fornecem maior capacidade térmica, maior capacidade de sobrecarga e melhor resfriamento para operações de mineração contínuas.

Q: Qual é a vantagem de um OLTC?
A: Permite a regulação da tensão sem interromper o poder, assegurando a tensão estável ao equipamento de mineração sensível.

Q: Huawan pode personalizar para projetos internacionais?

R: Sim, nós fornecemos projetos flexíveis compatíveis com os padrões IEC, GB e ANSI/IEEE em todo o mundo.
